Kalibrierung von dimensionellen Messgrössen

In unserem dimensionellen Kalibrierlabor kalibrieren wir Ihre Längenmessmittel mit höchster Präzision. Hierzu gehören unter anderem anzeigende Messgeräte, Massverkörperungen, Lehren und Winkel.

Zur Sicherstellung der Messergebnisse werden unsere Räumlichkeiten auf eine Temperatur von 20 °C ± 1 K klimatisiert. Dies sorgt für eine normkonforme und verlässliche Kalibrierung in unseren dimensionellen Laboren. Für die Kalibrierung von Parallelendmassen stehen sogar Räumlichkeiten mit einem Temperaturbereich von 20 °C ± 0,5 K zur Verfügung.

Geprägt von einer hohen Anzahl an Kalibrierungen pro Tag werden viele Prozesse optimiert und automatisiert, um den aufwändigen manuellen Kalibrierprozess zu entlasten. So verfügt unser Labor über einen vollautomatisierten Messroboter, welcher innerhalb kürzester Zeit Messschieber, mit sehr geringen Messunsicherheiten für Sie kalibriert. Neben dem normativen Kalibrierumfang wie Aussen-, Innen-, Tiefen- und Stufenmessungen, werden auch die Lichtspaltprüfungen und Leichtgängigkeitsprüfungen mit dem Kalibrierroboter vollautomatisiert durchgeführt und entlasten so den manuellen Kalibrierprozess.

Für die Kalibrierung von Gewinderingen und Gewindedornen werden mehrere Gewindescanner eingesetzt, um neben dem üblichen Flankendurchmesser auch Aussagen zu Steigung und Flankenwinkel treffen können. Für den Bereich der Messuhren sind mehrere vollautomatische Messuhren-Prüfplätze im Einsatz, die über ein Kamerasystem prozesssichere und reproduzierbare Messwerte ohne Bedienereinfluss ermitteln. Darüber hinaus sind wir optimal ausgestattet für die Kalibrierung und Vermessung Ihrer individuellen Werkstücke, Lehren, Baugruppen und vieles mehr.

Ihr Vorteil: Unsere Kompetenz

  • Umfangreiches Kalibrierportfolio
  • Vollautomatischer Messroboter

Unsere Neuheiten

  • 2D/3D Koordinatenmesstechnik und CT-Scanning

Messroboter für Messschieber

Der Messschieber ist eines der ältesten Prüfmittel in der Industrie und ist selbst im privaten Umfeld zu finden. Aufgrund der hohen Anzahl an Kalibrierungen pro Tag werden viele Prozesse optimiert und automatisiert, um den aufwändigen, manuellen und sehr bedienerabhängigen Kalibrierprozess zu entlasten.

So verfügt unser Labor über einen vollautomatisierten Messroboter, welcher innerhalb kürzester Zeit Messschieber, mit sehr geringen Messunsicherheiten für Sie kalibriert. Neben dem normativen Kalibrierumfang wie Aussen-, Innen-, Tiefen- und Stufenmessungen, werden auch die Lichtspaltprüfungen und Leichtgängigkeitsprüfungen mit dem Kalibrierroboter vollautomatisiert bis zu einem Messbereich von 300 mm durchgeführt.

Leichtgängigkeitsprüfung im vollautomatisierten Messroboter

An unserem Messroboter für Messchieber sind wir auf folgende Prüfmittel spezialisiert:

  • Messschieber mit Nonius
  • Messschieber mit Ziffernanzeige

Messuhrenprüfplatz

Das dimensionelle Labor der Testo Industrial Services verfügt über mehrere vollautomatische Messuhrenprüfplätze.  Die Messuhrenprüfplätze zeichnen sich durch eine prozesssichere Kamera-Ablesung aus. Diese ermöglicht die Kalibrierung von analogen und digitalen Messuhren und viele andere anzeigende Prüfmittel bis zu 100 mm in kürzester Bearbeitungszeit und mit höchster Präzision.

Prüfplatz für die Kalibrierung von Messuhren

An unserem Messuhrenprüfplatz sind wir auf folgende Prüfmittel spezialisiert:

  • mechanische und digitale Messuhren
  • Feinzeiger
  • Fühlhebelmessgeräte
  • Inkrementaltaster
  • Induktivtaster

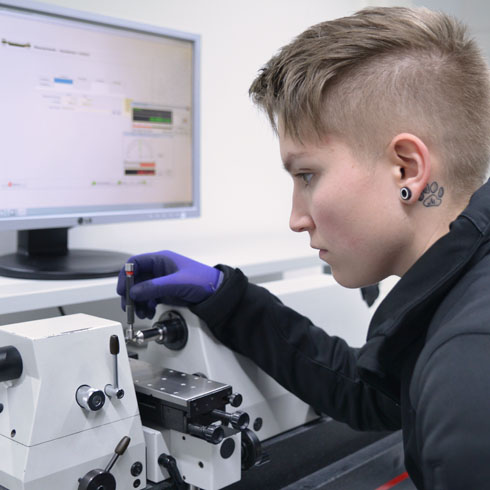

Horizontale Längenmessgeräte

Mehrere horizontale Längenmessgeräte, mit einer maximalen Länge von bis zu 1000 mm für Aussenmessungen bzw. bis zu 800 mm für Innenmessungen, werden im dimensionellen Labor der Testo Industrial Services als Referenzmesseinrichtung bei der Kalibrierung von Längen- und Massverkörperungen eingesetzt.

Unser qualifiziertes Fachpersonal führt die Kalibrierung von zylindrischen und kegligen Aussen-, Innen- und Gewindemessungen durch.

An unseren Längenmessgeräten sind wir auf folgende Messgeräte spezialisiert:

  • zylindrische und keglige Lehrdorne
  • zylindrische und keglige Lehrringe
  • zylindrische und keglige Gewindelehrdorne
  • zylindrische und keglige Gewindelehrringe
  • Prüfstifte
  • Einstellmasse
  • Fühlerlehren

Winkel- und Geradheitsmessplatz

Haarlineale und 90° Winkel werden meist in Fertigungs- und Kontrollbereichen von Unternehmen eingesetzt. Messungen zur unmittelbaren Überprüfung der Produktqualität sind dabei alltäglich. Daher ist eine regelmässige Kalibrierung dieser Messmittel entscheidend.  Eine speziell hierfür entwickelte Kalibriereinrichtung sorgt auf einer Hartgesteinsplatte für höchste Genauigkeiten bei der Kalibrierung.

An unserem Winkel- und Gradheitsmessplatz sind wir auf folgende Messgeräte spezialisiert:

  • 90° Anschlag- und Flachwinkel, Haarwinkel
  • Haarlineale
  • Flachlineale
  • Winkelnormale

Parallelendmass-Prüfplatz

Parallelendmasse werden meist zur Überprüfung von Messschiebern, Bügelmessschrauben, Messuhren oder als hochgenaue Massverkörperung eingesetzt. Damit die Messmittel repräsentative und verlässliche Messwerte liefern, empfiehlt sich die regelmässige Kalibrierung dieser Parallelendmasse. Testo Industrial Services als anerkanntes Kalibrierlabor verfügt über die Kompetenz und die entsprechenden akkreditierten Parallelendmass-Prüfplätze.  Wir kalibrieren für Sie normkonform nach VDI/VDE/DGQ 2618 Blatt 3.1 in einem Messbereich von 0,5 mm bis 150 mm.

An unserem Parallelendmass-Prüfplatz sind wir auf folgende Messgeräte spezialisiert:

  • Parallelendmasse in Stahl
  • Parallelendmasse in Keramik
  • Parallelendmasse in Wolframkarbid (Hartmetall)

Bandmassprüfplatz

Die Bandmassprüfplätze im dimensionellen Labor der Testo Industrial Services geben Ihnen die Möglichkeit Ihre Bandmasse, Gliedermassstäbe, Massstäbe, Seilzugsensoren etc. bei uns kalibrieren zu lassen. Durch eine sektionale Prüfung können jegliche Längen von bis zu 100 m kalibriert werden.  Eine Umbauvorrichtung ermöglicht zudem die Ermittlung der Linearität von Potentiometrischen Wegseilzugaufnehmern.

An unserem Bandmassprüfplatz sind wir auf folgende Messgeräte spezialisiert:

  • Bandmasse
  • Gliedermassstäbe
  • Rollbandmasse
  • biegsame Stahlmassstäbe
  • Arbeitsmassstäbe
  • Strichmassstäbe
  • Weg-Seilzugaufnehmer

Wegsensoren

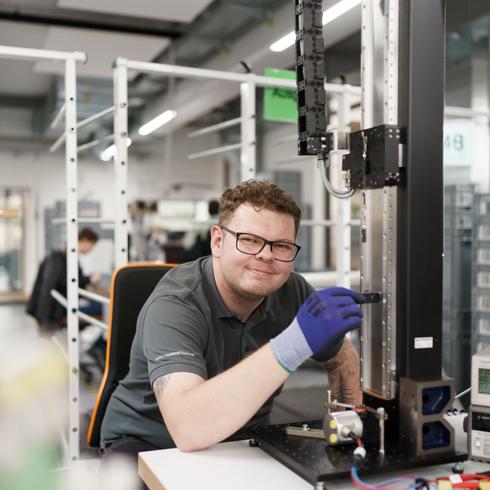

An unserem Wegsensoren Messplatz kalibrieren wir Ihre Weg-Seilzugsensoren, Stabpotentiometer und Lasertriangulationssensoren. Dabei werden mit zunehmender Menge an elektronischen Wegsensoren die einzelnen Prüfpositionen mit einer Linearmotor-Achse vollautomatisch mit hoher Geschwindigkeit angefahren, um die Linearität der Sensoren nach den jeweiligen Herstellerangaben zu ermitteln. Die Achse hat einen Gesamt-Verfahrweg von 1200 mm und eine hochgenaue elektronisch gesteuerte Positionierung zum Anfahren der einzelnen Messchritte.

An unserem Wegsensoren Messplatz sind wir auf folgende Messgeräte spezialisiert:

  • potentiometrische Weg-Seilzugsensoren
  • Stabpotentiometer
  • Lasertriangulationssensoren

Gewindescanner

Im industriellen Umfeld ist eine festsitzende Verschraubung unumgänglich. Dabei kommen viele Gewindearten und Durchmesser zum Einsatz. Neben dem oft normativ tolerierten einfachen Flankendurchmesser können auch andere Parameter wie die Steigung, der Flankenwinkel, aber auch der Kern- oder Aussendurchmesser ausschlaggebend für eine feste und sichere Gewindeverschraubung sein.  Wir von Testo Industrial Services kalibrieren mit unserem Gewindescanner eine Vielzahl Ihrer Gewindelehrringe oder Kegelgewindelehrringe. Durch die hochgenaue Kontur-Abscannung des gesamten Gewindeprofils können prozessrelevante Aussagen getroffen werden.

An unserem Gewindescanner sind wir auf folgende Messgeräte spezialisiert:

  • Gewindelehrringe
  • Gewindelehrdorne
  • Kegelgewindelehrringe
  • Kegelgewindelehrdorne

2D/3D Koordinatenmesstechnik und CT-Scanning

Testo Industrial Services verfügt über eine Vielzahl hochgenauer Koordinatenmessmaschinen, welche sich zur Prüfung von Regelgeometrien und Sondergeometrien eignen. Hierzu zählen unter anderem Sonderlehren, Zahnräder, Getriebegehäuse, Turbinenschaufeln, Zylinderschnecken und vieles mehr. Neben der Kalibrierung Ihrer Mass-, Form- und Lagetoleranzen nach den geometrischen Produktspezifikationen (GPS) bieten wir die Prüfmittelüberwachung Ihrer Lehren, Meisterteile (Einstellmeister), Prüfvorrichtungen und weiterer rückführbarer Prüfmittel an. Abgerundet wird dieser Kalibrierumfang durch die Option, Ihre kompletten Spannvorrichtungen und Baugruppen auf das ideale Mass zu vermessen und ggf. zu justieren.

Kalibrierung an Vielzahl hochgenauen Koordinatenmessmaschinen

An unseren Koordinatenmessmaschinen sind wir auf folgende Messgeräte spezialisiert:

  • Steigungslehren
  • Verzahnungslehren
  • Spezielle Gewindelehren (Innen und Aussen)
  • Einstellringe und Einstelldorne mit Rundheit und Formabweichung
  • Kalibriernormale
