Kalibrierung von mechanischen Messgrössen

Testo Industrial Services zeichnet sich durch ein umfangreiches mechanisches Labor, spezialisiert auf die Kalibrierung von Druck- (dynamisch und statisch), Drehmoment-, Drehwinkel-, Kraft- und Beschleunigungsmesstechnik aus.

Hochpräzise und moderne Messeinrichtungen sorgen für eine rückführbare und herstellerunabhängige Kalibrierung Ihrer mechanischen Prüfmittel. Sowohl ISO-/Werkskalibrierungen als auch Kalibrierungen anerkannt nach der DIN EN ISO/IEC 17025:2018 sind möglich.

Zur Aufrechterhaltung der Qualitäts- und Sicherheitsstandards ist es von elementarer Bedeutung, dass Sie sich auf die Ergebnisse der eingesetzten Messmittel verlassen können. Hierbei stehen wir Ihnen zur Seite.

Ihr Vorteil: Unsere Kompetenz

  • Primärlabor für die Kalibrierung von Gebrauchs- und Bezugsnormalen (Beschleunigung und Druck)
  • Etablierte und normkonforme Laborprozesse
  • Akkreditierung bis 500m/s² (Sinus) und bis zu 0,5 kg Prüflingsmasse im Bereich Beschleunigung

Unsere Neuheiten

  • Temperaturbasierte Druckkalibrierung
  • Drehwinkelprüfstand
  • Akkreditierung bis 500m/s² im Frequenzbereich 3 Hz - 10 Hz
  • Drehmomentkalibrierung ab 0,01 Nm
  • Dynamische Druckkalibrierung

Neuheiten Mechanik-Labor

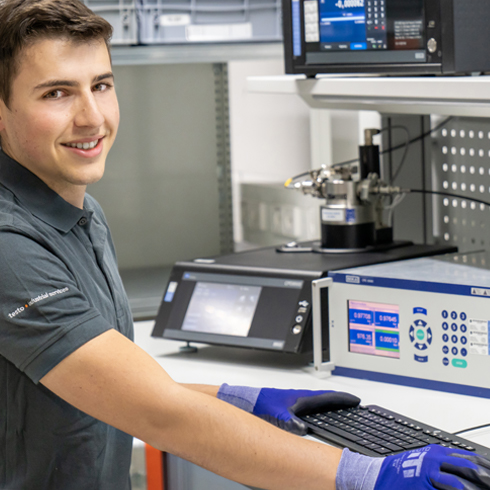

Statischer Druck

Die Bestimmung und Überwachung des herrschenden Druckes spielt in vielen Bereichen eine herausragende Rolle. In unseren firmeneigenen Laboratorien können wir für Sie akkreditierte Kalibrierungen gemäss der DIN EN ISO/IEC 17025:2018 bis zu einem Druck von 1200 bar anbieten. Unsere Laboratorien sind hierfür mit verschiedensten Primär-, Bezugs- und Gebrauchsnormalen ausgestattet. Zusätzlich können Werkskalibrierungen mit einem Druck von bis zu 5000 bar durchgeführt werden. Unser Labor beruht auf zwei unterschiedliche Referenzarten: Druckwaagen und Druckregler.

 Kalibrierung von Druckmessgeräte

Im Bereich statischer Druck sind wir auf folgende Messgeräte spezialisiert:

  • Digitale und analoge Manometer: Additel 681; SIKA D2
  • Druckmessgeräte mit digitaler Anzeige: Testo 511; Greisinger GMH1100
  • Druckmessumformer mit elektrischem Ausgangssignal: Keller PA-33X; Kulite XTL-198
  • Druckregler: WIKA CPC6050; GE DRUCK Pace5000
  • Druckkalibratoren: Fluke 719; Beamex MC6

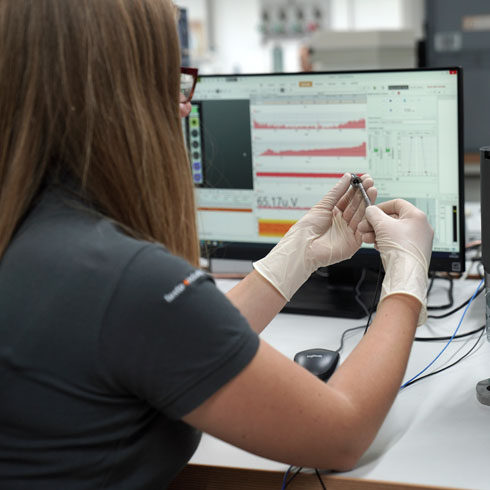

Dynamischer Druck

Die Sensitivität von Drucksensoren weichen unter dynamischen Eingangslasten von rein statischen Belastungen ab. Um reale Einsatzbedingungen in einem dynamischen Anwendungsfeld auch bei der Kalibrierung gewährleisten zu können, eignet sich die dynamische Druckkalibrierung. Unser neuentwickeltes Verfahren ermöglicht eine echte dynamische Kalibrierung von Drucksensoren. Die Realisierung von rückführbaren, dynamischen Druckkalibrierungen ist einzigartig da bisherige Verfahren auf statische oder sich langsam verändernde Eingangssignale berühren.

Dynamische Druckkalibrierungen sind mit unserem Sekundärkalibrator in einem Messbereich zwischen 20 bar und 300 bar möglich. Parallel kann die Temperatur zwischen 20 °C und 200 °C geregelt werden.

Erfahren Sie mehr über die dynamische Druckkalibrierung direkt in unserem Fachartikel.

Kalibrierung von dynamischer Drücke

Im Bereich dynamischer Druck sind wir auf piezoelektrische, -resistive und -kapazitive Sensoren spezialisiert:

  • PCB Piezotronics 106B50, 106B51, 106B52, 112B05, 113B21, (…)
  • Kistler 601CBA, 601CAA, 6052C, (…)
  • AVL GP15DK, GU21D, GR15D (…)

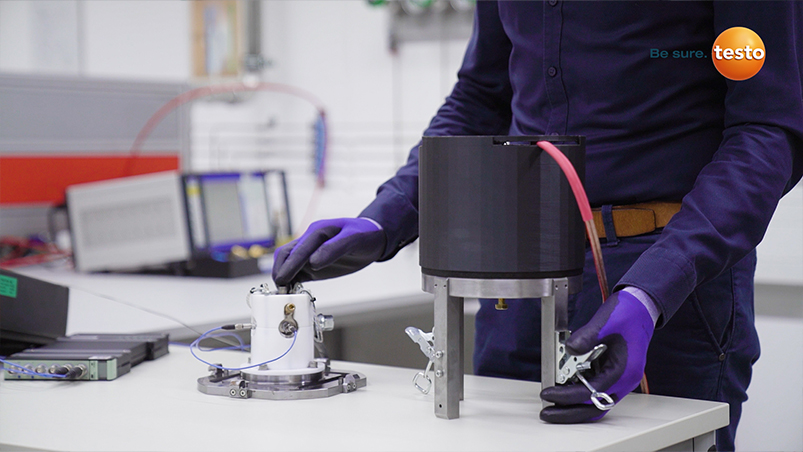

Techniker im Labor macht mit Kalibrator dynamische DruckkalibrierungVideo im Overlay öffnenDas Setzen von Youtube-Cookies wird solange blockiert, bis ein aktiver Klick auf den Wiedergabe-Button erfolgt. Mit diesem Klick erteilen Sie Ihre Einwilligung, dass Youtube auf dem von Ihnen verwendeten Endgerät Cookies setzt. Weitere Informationen finden Sie auf unserer Datenschutzseite.

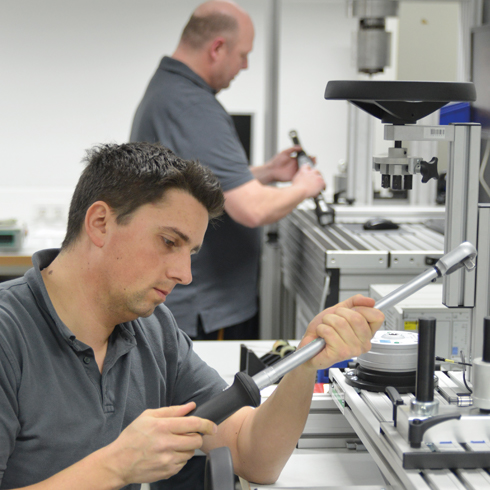

Drehmoment

Verschraubungen mit fest definierten Kräften sind in vielen Industriebereichen unabdingbar.

Auf unserer speziell eingerichteten Kalibrieranlagen mit einem Messbereich von 0,01 Nm bis 3.000 Nm können ISO- und DAkkS-akkreditierte Kalibrierungen für Ihre Drehmomentschlüssel, -schrauber und -prüfgeräte nach normativen Vorgaben durchgeführt werden.

Auf Grund steigender Anforderungen nach immer höheren Drehmomenten, sind wir in der Lage, DAkkS-akkreditierte sowie ISO-/Werkskalibrierungen für Ihre Drehmomentsensoren wie z.B. Drehmomentmesswellen und Drehmomentmessflansche in einem Messbereich von 0,2 Nm bis 5.000 Nm durchzuführen. Auch Vor-Ort-Kalibrierungen sind von 0,4 Nm bis 5 kNm möglich.

  • Drehmomentschlüssel/-schraubendreher nach DIN EN ISO 6789 bzw. DKD-R 3-7
  • Drehmomentprüfgeräte nach DKD-R 10-8
  • Drehmomentsensoren nach DIN 51309:2022
Kalibrierung von Drehmomentmessgeräten

Im Bereich Drehmoment sind wir auf folgende Messgeräte spezialisiert:

  • Drehmomentschlüssel: Stahlwille 730; Hazet 5000er+6000er; Garant; Gedore Tohnichi; Proxxon; WIHA 7441 + 7443; Wera; Kanon
  • Drehmomentschrauber: Atlas Copco& BCP; BCV
  • Drehmomentprüfgerät: Norbar; Stahlwille 7728; Stahlwille 7721; Stahlwille 7723; Hios; Mark 10
  • Drehmomentsensor: HBM T4WA; Schatz; Burster

Drehwinkel

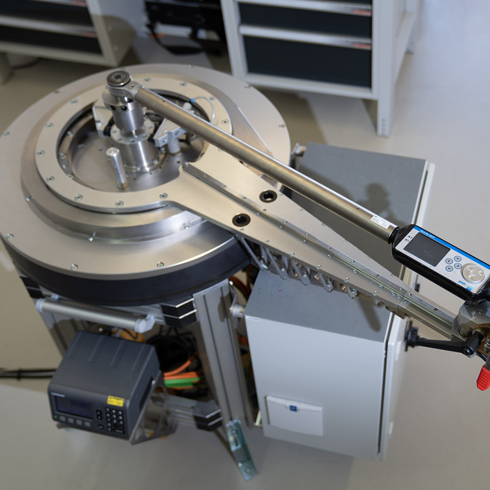

Mit Hilfe unseres Drehwinkelprüfstandes sind wir für die Kalibrierung Ihrer Drehwinkelsensoren und Messsysteme sowie Drehmoment- und Drehwinkelschlüssel nach VDI/VDE 2648 Blatt 1 und 2 ideal ausgestattet.

In unserem Labor in Dachau haben wir die Möglichkeit, kombinierte DAkkS-akkreditierte Kalibrierungen Ihrer Drehwinkelgeber mit einer Drehgeschwindigkeit von < 0,2 1/min durchzuführen und gehören hiermit zur Leistungsspitze in diesem Bereich. Grundsätzlich sind jegliche Messpunkte zwischen 0° und 360° mit einer Messunsicherheit von 0,06° (direkt) bzw. 0,5° (indirekt) möglich. Werfen Sie einen Blick in unsere Akkreditierungsurkunde.

Kalibrierung im Bereich Drehwinkel

Im Bereich Drehwinkel sind wir beispielsweise auf folgende Messgeräte spezialisiert:

  • Drehmomentsensoren mit Winkeloption: HBM T4WA
  • Drehmomentschraubwerkzeuge mit Winkelmesser: GWK Quantec; SCS; Gedore E-Torc
  • Drehgeber/Encoder: Wachendorf

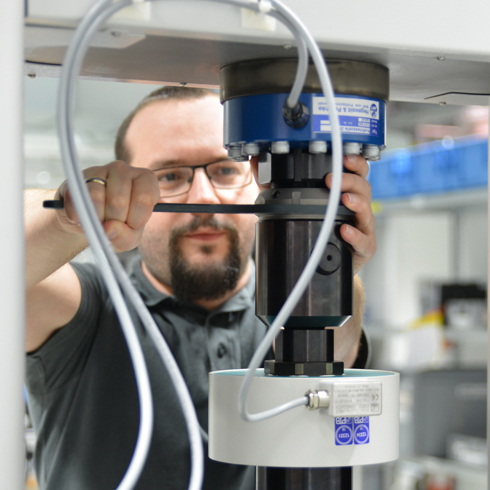

Kraft

Bei der Umformung von verschiedensten Komponenten ist die Messung der jeweiligen Kraft unabdingbar. Nur so können Produkte standardisiert hergestellt und die Qualität sichergestellt werden. Daher müssen verschiedenste Kraftmessgeräte und Kraftaufnehmer in regelmässigen Intervallen kalibriert werden. Testo Industrial Services zeichnet sich durch eine Kraftkalibriereinrichtung mit einem Messbereich von bis zu 250 kN aus.

Auf unseren Kraftkalibriereinrichtungen können alle gängigen Kraftmessgeräte und Kraftaufnehmer kalibriert werden, bei denen die Kraft über die elastische Verformung eines Körpers ermittelt wird. Die Kalibrierung erfolgt mittels einer Vergleichsmessung, ein hochpräzises Bezugsnormal stellt die Rückführbarkeit sicher.

Kalibrierung von Kraftmessgeräten

Im Bereich Kraft sind wir auf folgende Messgeräte spezialisiert:

  • Kraftmessgeräte : Chatillon DFE II; Alluris FMI; Sauter FL
  • DMS-Kraftaufnehmer: HBM U2B; Burster 8524; ME-Messsysteme KM
  • Piezo-Kraftaufnehmer: Kistler 9311B
  • Kraftmessdosen/Hydraulischer Druckkraftaufnehmer: Tecsis F1115

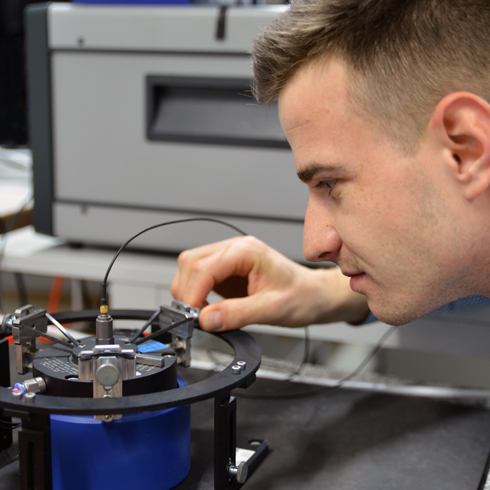

Beschleunigung

In der Industrie wirken bei verschiedensten Arbeitsvorgängen Vibrationskräfte, welche mit Hilfe von Beschleunigungssensoren gemessen werden. Unser Kalibrierservice von Beschleunigungssensoren und Vibrationsmessgeräten umfasst einen grossen und komplexen Anwendungsbereich in nahezu allen Branchen der Industrie. Hierbei bieten wir herstellerunabhängige DAkkS-akkreditierte und nachweisbare (rückgeführte) akustische Kalibrierungen an. Schwingungen, die während der Kalibrierung auftreten dämpft unser 2,6 Tonnen schwerer Sandsteintisch problemlos aus.

Mit unserer Expertise stehen wir für sekundäre Sinus-Kalibrierungen von Schwingungskalibratoren, Schwingungsaufnehmern wie z. B. monoaxialen und triaxialen Sensoren, Schwingungsmessgeräten (im Frequenzbereich von 0,2 bis 20.000 Hz) bis hin zu speziellen individuellen Lösungen, für unter anderem kontaktlosen Schwingungsfrequenzzähler oder Vibro-Pads zur Verfügung. Kalibriert wird nach dem Prinzip der sekundären Vergleichskalibrierung gemäss DKD-R 3-1 ISO 16063-21 (Schwingungskalibrierung).

Wie bieten Ihnen eine vollumfängliche DAkkS-akkreditierte Kalibrierung von nahezu allen Schwingungsprüfmitteln, werfen Sie einen Blick in unsere Akkreditierungsurkunde. Zusätzlich zur Kalibrierung bieten wir auch die Möglichkeit der Reparatur Ihrer Aufnahme-Geräte in unserem Service-Center in Hamburg sowie die Justage Ihrer Geräte nach Herstellervorgaben.

Kalibrierung von Schwingungsmesseräten

Im Bereich Beschleunigung sind wir auf folgende Messgeräte spezialisiert:

  • Schwingungsaufnehmer jeglicher Hersteller: Althen; Brüel&Kjaer; CTC; Dytran; Endevco; Honeywell; ifm
  • Schwingungskalibratoren: Brüel&Kjaer; Metra Mess- und Frequenztechnik; PCB Piezotronics; MTS
  • Schwingungsmessgeräte: Brüel&Kjaer Vibro; db Prüftechnik; Fluke; Nti Audio; SKF

Erfolgsgeschichten

Wir unterstützen Sie bei Ihren Projekten und setzen uns für Ihre Ziele ein. Hier finden Sie einen Auszug aus den Referenzen unserer erfolgreichen Projekte:

Referenzen

Unser Know-how

Know-how

Unser Know-how für Sie zusammengefasst: In unserem Wissens-Center finden Sie hilfreiches Know-how unserer Fachexperten über die mechanische Kalibrierung oder tauchen Sie ein, in einen interessanten Fachartikel.

Zum Nachlesen

Werfen Sie einen Blick in unsere Broschüre und erfahren Sie mehr über die Kalibrierung Ihrer Messgeräte.
